一直以來，對于油氣井井下的世界，大家只能憑空想象，在正常井下作業或處理井下復雜事故的時候往往因為“想象”錯誤而耗時耗力。Vision iO AS公司推出了“新一代”井下攝像檢查解決方案—WellCAM井下攝像平臺，為井下作業帶來了可視化支持。
來自 | Vision iO AS
編譯 | 白小明
通過結合最佳的數字成像設備（Digital Imagery Components）及最先進的圖像優化算法（Advanced Image Optimization Algorithms），Vision iO AS很榮幸地向油氣市場推出了“新一代”井下攝像檢查解決方案（Camera Inspection Solutions）—Vision WellCAM?。

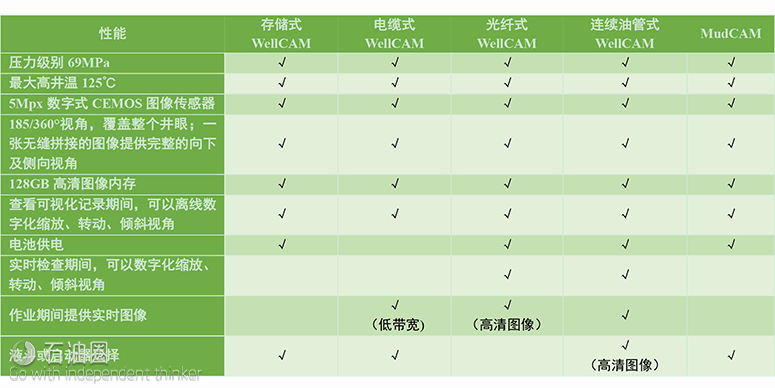

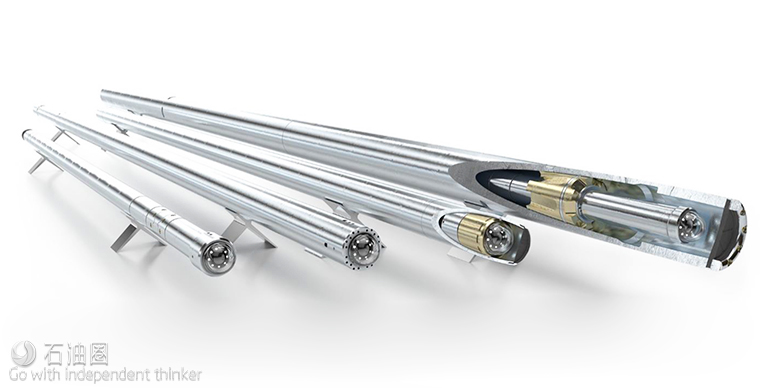

Vision WellCAM平臺由多個針對不同應用場景的井下攝像設備組成：
1. 存儲式WellCAM：用于鋼絲油井干預作業，最多可記錄24小時的影像；
2. 光纖式WellCAM：用于帶光纖的電纜油井干預作業，帶有實時高清影像；
3. 電纜式WellCAM：用于電纜標準油井干預作業，具有低帶寬控制的圖像和存儲在相機中的全分辨率圖像；
4. MudCAM?：用于充滿泥漿的油井干預作業；
5. 連續油管式WellCAM：用于帶光纖的連續油管油井干預作業。
主要相關技術
1. WellCAM，可視化檢查平臺，針對生產井；
2. WellCAM Launcher?，即WellCAM啟動器，保護攝像機鏡頭的解決方案?？捎糜谶B續油管、電纜和鋼絲作業；
3. WellViewer?軟件，適用于所有攝像機，用于在線或離線檢查實時或存儲的圖像數據。
WellCAM技術要點
1.全井可視化記錄；
2.185/360°視角的高分辨率數字圖像，一張無縫拼接的圖像覆蓋整個井眼；
3.多種傳輸方式；
4.內部存儲備份；
5.壓力級別69MPa；
6.額定溫度125℃。
WellCAM存儲器技術參數
1. 最大承壓69MPa；
2. 溫度125℃；
3. 工具外徑2.15in；
4. 5Mpx數字CEMOS圖像傳感器；
5. 185/360°視角；
6. 4HD幀/秒；
7. 128GB工具內存；
8. 頂部連接 UN 1-1/16-10；
9. 電池供電；
10. 長度1.83m；
11. 空氣中凈重15kg；
12. 真空管用于PCB絕緣；
13. 打撈魚頸。
電纜式WellCAM技術參數
1. 最大承壓69MPa；
2. 溫度125℃；
3. 工具外徑2.15in；
4. 5Mpx數字CEMOS圖像傳感器；
5. 185/360°視野；
6. 4HD幀/秒；
7. 128GB工具內存；
8. 頂部連接1-3/16”Gerhardt Owen；
9. 操作電壓+105V~600V DC；
10. 長度1.83m；
11. 空氣中凈重15kg；
12. 真空管用于PCB絕緣；
13. 打撈魚頸。
WellCAM 地面直讀設備
采用測井電纜作業時，DC-DC模塊為WellCAM提供恒定電源，遙測系統傳輸數據通信。
技術參數
上部DC供電電源
1. 型號 SL600-5.5/UI；
2. 最大輸出電壓600Vdc；
3. 最大輸出電流2.5Amps；
4. 最大功率1.5Kw；
5. 電壓電壓85~265Vac單相；
6. 可與爬行器系統一并下入。
上部遙測/調制解調器設備
1. 自適應均衡器；
2. 通信范圍最大9Km；
3. 功率110~230Vac；
4. 發送/接收數據指示器。
WellCAM啟動器
WellCAM啟動器產品系列，作為對現有的WellCAM攝像機的補充，其意義是在部署期間保護相機鏡頭，然后激活啟動器打開攝像機鏡頭。根據不同的傳輸方式，設計了不同類型的啟動器：
1.存儲式WellCAM啟動器，用于鋼絲油井干預作業，可記錄長達24小時的圖像。啟動序列由預設定時器控制。
2.連續油管WellCAM啟動器，用于連續油管油井干預作業?？捎涗涢L達24小時的圖像，連續油管打壓啟動。在作業期間，它可以利用連續油管沖洗相機鏡頭，以獲得清晰的圖像。
3.電纜式WellCAM啟動器，用于電纜標準油井干預作業，具有低帶寬控制的圖像和存儲在相機中的全分辨率圖像。使用振動器激活啟動序列。
WellCAM MudCAM工具
WellCAM圖像采集平臺引入一個專用的MudCAM工具，可以在充滿泥漿的井內進行可視化檢查。
Vision iO的MudCAM工具集成了WellCAM的所有功能，通過給攝像開“窗口”，使其在充滿泥漿的井筒中使用。
1. 用于充滿泥漿的油井干預作業；
2. 高清圖像存儲在內存中；
3. 69 MPa壓力級別；
4. 360/185°視角；
5. 5Mpx分辨率；
6. 4”液斗可存60L清液；
7. 電池供電；
8. WellViewer軟件給客戶帶來最佳的后期處理可視化記錄。
