【本周專題：控壓鉆井】NOV打造MPowerD控壓鉆井系統

8年前 (2017-06-22) 分類：控壓鉆井 / 石油科技 / 鉆井工程 / 鉆井工藝

【本周專題：控壓鉆井】NOV打造MPowerD控壓鉆井系統

在鉆井過程中，需連接一套完備、低成本、高利潤的控壓鉆井系統，進行基本的壓力控制。

來自 | NOV
編譯 | 張贏今

MPowerD控壓鉆井（MPD）系統可為陸地鉆機實現基本的井筒壓力控制功能。該系統可在鉆井期間是井筒壓力保持恒定，減少常規及非常規作業中的作業時間和成本。井筒壓力的控制可提高井眼穩定性，降低井眼坍塌和壓差卡鉆的風險。

MPD系統包括安裝在BOP上方的被動旋轉控制裝置（RCD）和一個側出口，它的作用是對流經MPD節流管匯的流體進行導流。節流管匯由壓力控制閥、減壓閥和旁路管線組成。其他的管線和閥門能夠與鉆機的循環系統結合。

閥門操作員可以在操縱臺調節MPD閥門的開度，從而控制加到井眼的表面回壓。調節表面回壓可保持連接期間的井筒壓力不變，并主動管理井眼的不穩定性，強化井控效果，并提高鉆井效率。

特征和效益

1.鉆井和連接時基本的手動壓力控制：
? —可為陸上作業提供合適的計劃以及具有成本效益的MPD系統。
2.具有附加組件及服務的可擴展解決方案：
? —可依據用戶的要求設計MPD系統。
3.可控制壓力變化：
? —保證井眼穩定性，并強化井控效果。
4.停泵時可保持井筒壓力恒定：
? —降低井眼坍塌和壓差卡鉆的風險。

MPowerD回壓泵

NOV的MPowerD回壓泵，是在低流量和停泵時提供并保持回壓的必要組件。MPD回壓泵可適用于水基、油基或合成泥漿。

特征和效益

1.持續操作：
? —支持可擴展的MPD應用程序。
2.帶有遠程接口的遙控面板：
? —允許本地或遠程操作，并與MPD系統和立管氣體處理系統集成；
? —已有Amphion and Cyberbase。
3.進氣預充電式泵：
? —可防止泵氣蝕。
4.脈動阻尼器：
—可減小壓力波動。
5.負壓隔離閥：
? —當泵關閉時，阻止流體流動。
6. 閥門位置，壓力，溫度以及低油位傳感器：
? —可提供控制驗證以及實時的故障檢測。
7.API-17D和DNV 2.7-1兼容的吊點：
? —可方便運輸。
8.API 6A標準的閥門和組件：
? —行業標準部件。

安全性

1.軟件聯鎖，以防止會導致意外中斷或損壞設備的操作；
2.帶有可調節溢流閥的過壓保護。

技術指標

【本周專題：控壓鉆井】NOV打造MPowerD控壓鉆井系統

MPowerD的節流管匯

在控制壓力鉆井（MPD）操作期間，NOV的MPowerD?節流管匯設計為平衡/欠平衡流體回流率和井口壓力提供主要控制。該節流管匯已被驗證可用于常見的MPD系統，并且是最適合于陸上鉆井作業的設備。

特征和效益

我們的節流管匯易于安裝，并且可在小空間內完成簡單的操作和維護?？蔀槟腗PD應用節約大量成本。系統穩定是MPowerD最大的特征，節流管匯的各部件也經過了驗證，包括：

HXE-G3節流閥

1.可旋轉角度的閥門與閥座設計可防止高流速下的密封面沖蝕：
? —延長閥門使用壽命；
? —降低成本。
2.可定制：
? —可提供手動，液壓驅動或伺服驅動的執行器；
? —最大孔口尺寸3英寸（可在現場轉化為2英寸或1-1/2英寸）。

Shaffer 2300 SFC手動閘閥

1.直通閘閥穩定且易于維護；
2.鍛鋼制閥體和閥蓋，雙向密封，低工作扭矩，手動操作（非升高閥桿）。

Titan C 減壓閥

1.當達到設定壓力時，手動復位減壓閥會自動打開至全開的狀態；
2.位置釋放按鈕可以清晰的指示閥門的狀態是打開還是關閉。

集成旁路管線

1.將壓力和流體遠離操作人員以保證安全，同時可在線檢修閥門以保證操作不會被中斷；
2.降低或消除非生產時間。

耐用且簡單的控制系統

1.設定點PLC本地控制面板：
? —可實時且連續的監測重要的鉆井參數，如泵的沖程、立管壓力、井口壓力；
? —自動調節閥門以獲得最佳的環空壓力。
2.手動液壓本地控制面板：
? —可使得操作員對變化的鉆井條件作出迅速的反應。

安全性

1.隔離閥具有一定的額定壓力值：
? —操作人員安全；
2.集成減壓閥：
? —操作安全；
3.鉻鎳鐵合金625具有很高的強度及耐腐蝕性：
? —降低成本。

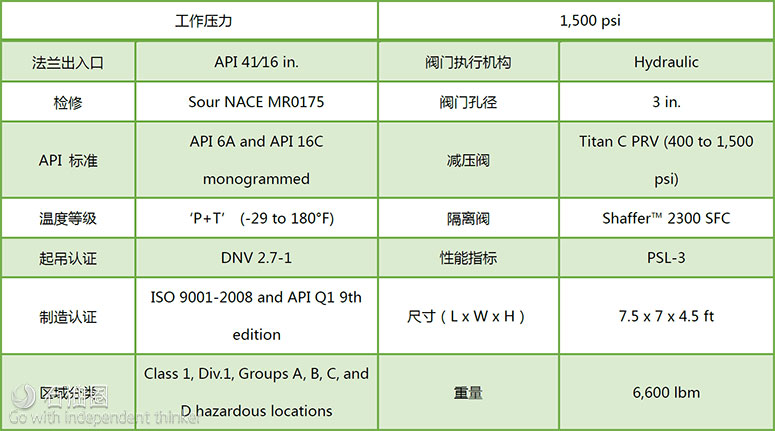

技術指標

【本周專題：控壓鉆井】NOV打造MPowerD控壓鉆井系統

MPowerD 壓力控制鉆井系統

MPowerDTM在鉆井同時控制壓力的系統（PCWD）具有完整的API 16RCD認證?？墒共僮髡咴谇菲胶饣蚩貕簵l件下安全地控制環空壓力。

壓力控制系統安裝在防噴器組之上，旋轉球形BOP使用了可旋轉的彈性密封元件，經過獨特的設計，可用套管或井中的方鉆桿來關閉并密封井筒的環形空間。同時，在起下鉆作業時，卸鉆桿時也可保持環空壓力密封。PCWD系統設計的獨特之處在于其密封環空的方法，該系統用于保持密封，隨著井底壓力的變化，自動調整密封元件的啟閉力，以最大程度的減小套管的阻力以及密封元件的磨損。

主要部件

1.旋轉球形防噴器；
2.液壓控制單元；
3.鉆機面板總成。

特征和效益

1.主動控制系統持續監測井底壓力并自動調節閉井壓力：
? —改進后可增加密封壽命，精確監測元件磨損，增強元件壽命的可預測性
2.行業領先的API 16RCD認證：
? —符合大多數標準行業要求；
? —壓力波動管理能力最大化。
3.利用現有的井控設備進行建模：
? —通過現場驗證技術提高操作信心；
? —可在各種功能環境中使用；
? —當所獲得的井內信息有限時，提高鉆井能力。
4.無需拆卸軸承組件或打開夾具：
? —可以快速的從密封狀態到全開狀態。
