靈敏度是人眼的100倍，讓泄露一覽無余！

D7型染料探測儀是OceanTools公司在多年海底染料檢測經驗的基礎上開發的一種最先進的海底泄漏和水泥染料探測儀。

編輯 | 大安

OceanTools公司結合自己在海底染料監測方面多年的經驗開發了一種最先進的海底泄露和水泥染料探測儀——D7型染料探測儀。如果在基礎設施流體中加入了合適的染料，或在套管固井作業中檢測水泥返出，則可使用安裝在ROV上的D7染料探測儀檢測來自海底基礎設施的泄漏，如管匯、井口或管道。

高強度LED光通過透鏡與濾光片聚焦，形成聚焦光束。該光束被調諧至特定波長，從而最大限度的激發燃料分子，并使之發出熒光。先進的光學倍增器采用光放大技術，甚至可以從激發的染料分子中檢測出最少量的熒光。先進的電子檢測設備可將測量結果轉換為數據。

強大的D7染料檢測器采用了能夠檢測單個光子的技術。它能檢測到溶解在水中濃度為十億分之一的染料，其靈敏度大約是人眼的一百倍。這使得它非常適用于檢測最少量的染色水泥泄漏或痕跡。

可以在安全的工作距離內進行檢測，在工作時不需要關閉水下機器人的燈光。

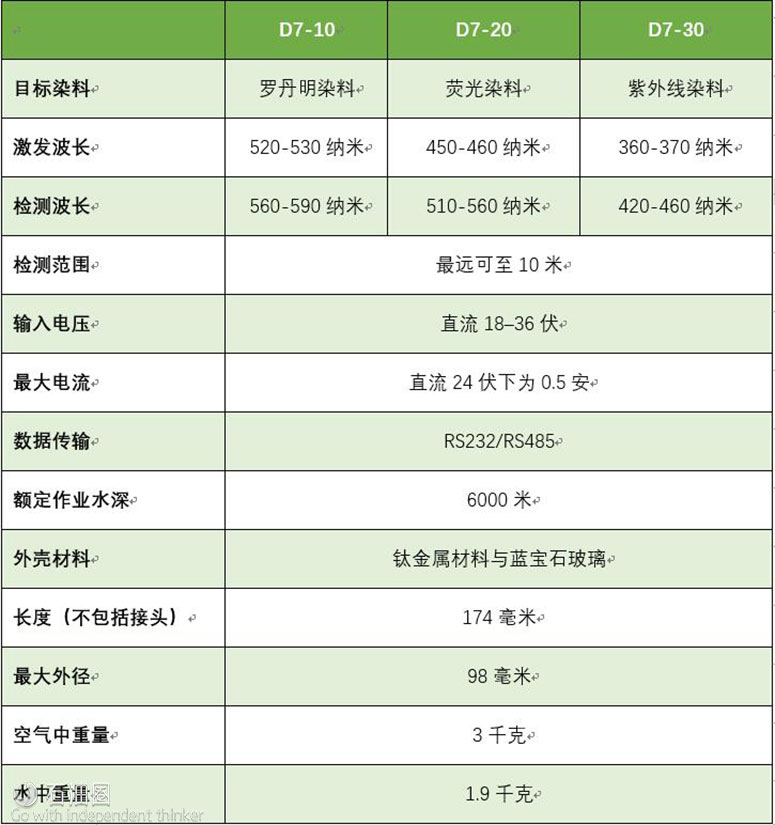

型號

安裝在水下機器人上的D7染料檢測器由航空級鈦金屬材料與藍寶石玻璃加工而成，其額定作業水深為6000米。簡單直觀的DyeTection軟件可在地面顯示檢測數據，并可記錄數據以備將來分析。

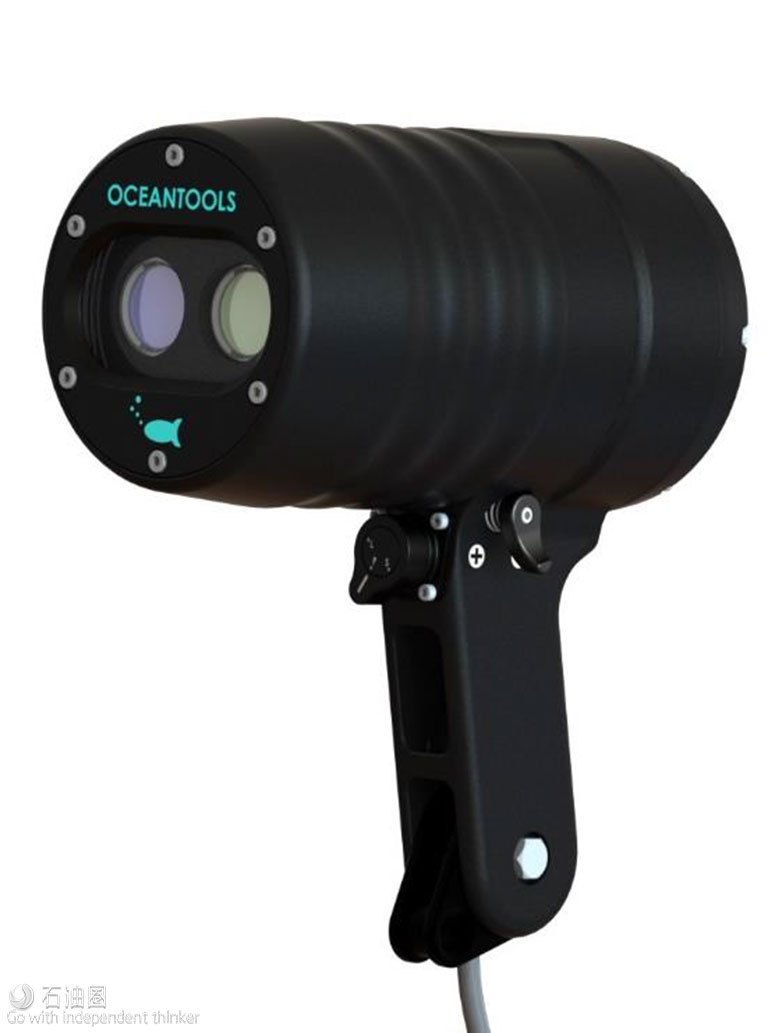

目前正在開發潛水員的手持型號D9染料檢測器（下圖）。這款內置顯示屏的獨立設備可以由外部電池組供電。它具有符合人體工程學的手柄以及潛水員可操作的簡單控制，其額定作業水深為400米。

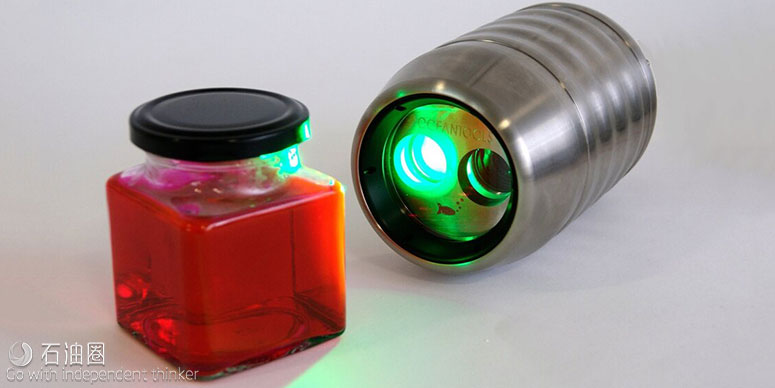

檢測染料

除了提供染料檢測器之外，OceanTools公司還擁有一種染料。海洋環境石油公司的朋友們專門開發了這種染料，以精確匹配這款染料檢測器的特性。簡而言之，該探測系統與這種染料相輔相成，都是業內翹楚。

除OceanTools公司的C-Dye與C-Dye 370外，該染料檢測器還設計用于激發與檢測特定類型的染料，包括：

羅丹明染料，例如B275，RX9022，Pelagic100粉色。

熒光染料，例如HW443，HW540P，Oceanic Yellow LTF。

紫外線染料，例如RX 9026E，Pelagic100，Champion Cleardye，Castrol HT 2。

特征

1、安裝在水下機器人上的D7，潛水員手持的D9；

2、可檢測羅丹明，熒光素或紫外線染料；

3、聚焦光束與經過濾波的高強度LED光；

4、光放大與光子檢測技術；

5、額定作業水深為6000米。

應用

若在海底設施的流體中添加合適的染料，可使用該染料檢測器，來檢測這些設施的泄漏，例如管匯、井口或管道。如果使用浸染了染料的液體，該染料檢測器則可用來監測管道或出油管線的壓力測試。

該染料檢測器也可用于套管固井作業，以檢測水泥的返出情況。示蹤染料被添加到海水隔離液或水泥中。與依靠水泥通過的pH計不同，該染料檢測器可根據染料濃度，在幾米的距離內即可檢測出水泥。
