本期技術概覽—連續油管技術與裝備

連續油管（coiled tubing，CT）是一種單根長度達幾千米并可反復彎曲、實現多次塑性變形的新型石油管材。由于連續油管作業的多樣性、快捷性和可靠性，連續油管及其作業裝備被稱作“萬能作業機”。在國外特別是美國、加拿大等國家，連續油管已成為油田作業中必不可少的石油裝備。

連續油管作業特點

連續油管長達幾千米纏繞在卷筒上，每次下井作業時從卷筒上打開矯直，經過一個稱作“鵝頸”的導向拱彎曲后進入注入頭，經過注入頭矯直并在夾持力作用下注入井下。作業完畢后從井里提升卷曲在卷筒上。

連續油管技術是一項正在引起石油天然氣行業高度重視的新技術，與傳統的油管作業技術相比，具有以下優點：

（1）作業速度快、效率高，設備移運、安裝快捷，修井時間縮短1/2以上。

（2）作業范圍廣，除用于多種常規修井作業外，與其他設備配套可進行特殊的井下作業。如可以實現井下沖砂、清蠟、酸化、壓裂以及測井、鉆井等多種作業，特別是在水平井和微井眼作業中具有很大的優勢。石油圈原創www.h29736.cn

（3）設備操作集中、方便，自動化程度高，大大減輕了作業人員的勞動強度。

（4）作業安全可靠，可帶壓力連續進行作業，避免因壓井而傷害地層。

（5）節省費用。由于上述優點使其作業成本同比節約1/3～1/2。連續油管除作為油井管以外，還可作為陸上或海上油氣輸送管線而得到廣泛應用。

連續油管作業機

固定在卡車底盤上的作業機為車載式連續油管作業機，這種作業機車身較短（12m左右），容納的連續油管長度少，一般小直徑連續油管多采用此類型。固定在拖車底盤上的作業機為拖車式連續油管作業機，這種作業機車身較長（20m左右），容納的連續油管長度較長，一般大直徑連續油管多采用此類型。固定在撬上的作業機為撬裝式連續油管作業機，這種作業機主要用于海上油田，作業時撬座固定在船上或平臺上即可。

不管是什么類型的連續油管作業機，其基本設備都是相同的，主要包括液壓動力單元、控制室、連續油管滾筒、連續油管、吊車、注入頭、井控設備。

控制室

控制室為操作人員監控注入頭、滾筒、防噴器等設備的場所，配置所有必需的操作控制開關和儀表。石油圈原創www.h29736.cn

滾筒

由筒芯和邊凸緣組成。滾筒的轉動由液壓馬達控制，液壓馬達的作用是在連續油管起下時在油管上保持一定的拉力，使其緊繞在滾筒上。滾筒前上方裝有排管器和計數器。

注入頭

注入頭的主要功能是提供井筒中起、下連續油管所需的動力和牽引力，注入頭是連續油管作業機的重要設備之一，其作用和常規井下作業中的通井機類似。

連續油管

連續油管是連續油管作業機的關鍵部件，是連續油管作業技術得以順利實施的核心部件，是該技術中用量最大、質量要求最高的管材。

液壓動力單元

動力部分主要為作業機和各部件提供動力源。動力裝置除在設備運行時提供液壓動力外，還裝有儲能設備，能在發動機停機后在一定限度操作壓力控制設備，保證施工安全。

吊車

吊車常用于將注入頭吊裝到井口防噴器的頂部，然后保持吊著注入頭，直至作業結束再把注入頭吊下來。

井控設備

井控設備是連續管作業不可缺少的功能和安全設備。油氣井作業所需的井口壓力控制設備的結構很大程度上取決于作業類型和預料作業可能遇到的最惡劣的作業條件。

連續油管分析軟件

連續油管分析軟件主要是分析連續油管應力和彎曲、壽命和安全性、連續油管彎曲半徑和循環周期。根據井內不同情況對連續油管直徑和壁厚進行選擇，并模擬作業情況。

連續油管用途廣泛，深受國內外油田工作人員的歡迎，這也推動了連續油管技術與裝備的發展。目前全球連續油管技術與裝備種類繁多，功能各異，各有千秋。本期石油圈從中選出兩種代表性的連續油管技術與裝備，分別為貝克休斯的Micro CT系統和哈里伯頓的增強型QuikRig系統，這兩種系統極具特色，可解決許多現場難題。是不是心癢癢的，特別想了解這兩項技術？小編先帶大家領略一下它們的魅力~~

貝克休斯Micro CT系統

貝克休斯的Micro CT系統采用了模塊化、集成化的設計方案，占地面積更小、重量更輕、結構更加緊湊，十分適用于甲板空間或吊裝能力有限的海上油井作業。當然陸上油井作業同樣也極具優勢。且這套連續油管上設備不需要修井船輔助作業，相應地減少了非生產時間，提高了作業效率，降低了作業成本。

Micro CT通常配合CIRCA模擬軟件一起使用，CIRCA連續油管模擬軟件能夠準確地模擬連續油管作業過程，利用獲取的數據優化現場作業設計，保證連續油管作業安全進行，進而達到節省工作時間的目的。

在Micro CT和CIRCA的配合下，連續油管作業更趨完美，是不是想了解更多Micro CT和CIRCA相關信息？不要走開，石油圈馬上奉上！

哈里伯頓增強型QuikRig系統

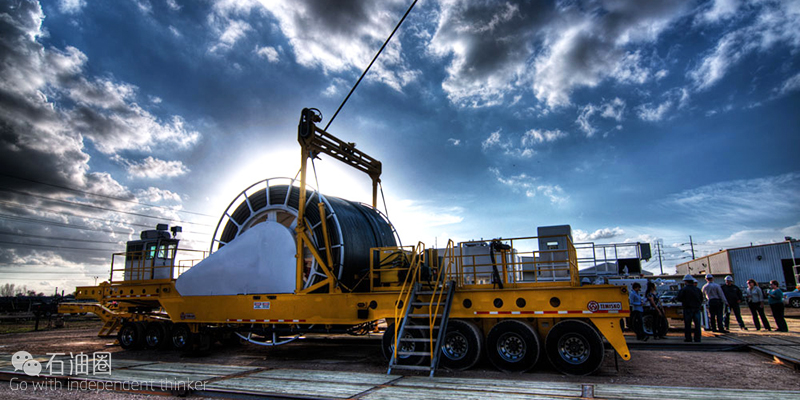

哈里伯頓的增強型QuikRig系統主要是由一臺新型大容量滾筒拖車、一個大功率注入頭（額定提升力達125,000lb）、一套含井控設備和動力站的輔助井架和一臺專用60T/80T隨車吊組成的。

哈里伯頓對傳統的連續油管作業機性能進行了加強，得到了全新的QuikRig系統。增強型QuikRig連續油管系統，設計過程中預先將井控系統安裝到了井架內部，減少了設備安裝時間，提高了作業效率，為作業人員提供了一個安全的作業環境。且這套系統具有通用性，與其他標準部件兼容，適用范圍較廣。

QuikRig系統充分地考慮了作業人員的安全，系統設計的方方面面都加強了安全保障，充分的體現了人性化的設計。

當今世界石油領域的技術與裝備主要向著有利于發現新油氣藏、提高油氣田采收率和自動化鉆井的趨勢發展。連續油管技術自動化程度高，能夠有效降低成本和環境損害，被認為是21世紀的一項革命性新技術，是提高油氣采收率的新途徑?？梢灶A見，連續油管技術必將成為未來油氣行業的主導技術之一。

目前，我國各油氣田已進入開發中后期，降低作業成本，規避作業風險已成為油氣田開發的首要考慮因素，并且老井挖潛增效、難動用儲量開采急需解決，淺層石油天然氣、煤層氣資源豐富，這些都為連續油管技術提供了廣闊的發展空間和潛在市場。因此，我國亟需發展和研究連續油管的相關技術和裝備，國內的研究人員可以從國外的先進技術中汲取經驗，加快我國連續油管技術的發展。

是不是想了解國外連續油管技術與裝備更多、更詳細的信息？敬請期待下期石油圈！
