2016 OTC獲獎技術— EOFL 光電復合飛線技術

在海底傳感器使用的數量和容量增長的同時，通過這些傳感器傳輸的數據流量也在持續增加。數據傳輸的常規方法包括了電力調制解調器、電子DSL，電子CAN總線，電子以太網和光以太網。電力調制解調器能夠在遠距離傳輸數據，是目前海底數據傳輸使用的最成熟的技術。然而，該技術的數據傳輸上限僅為20kbps，不能滿足高速傳輸要求，這對該技術的應用造成了極大的限制。

電子DSL在相當長一段距離內能夠提供比調制解調器更高的帶寬，但是可用帶寬卻隨傳輸距離的增加而減少，不能為數據量豐富的技術提供足夠的帶寬（200-3000kb/秒，最多15公里）。電子以太網已被證明是可靠、并擁有足夠帶寬的數據傳輸技術，已大量用于石油天然氣市場的短距離海底傳輸應用中，但該技術主要受限于傳輸距離較短。

為了滿足不斷增長的海底數據傳輸需求，科研人員一直在新技術的研發中進行著不斷嘗試，最近，兩種新的技術概念逐漸脫穎而出，展現出了極強的競爭力。其中之一是在海底飛線接頭研發上取得的進步，新型的接頭能夠滿足在海底工作和數據傳輸帶寬要求；第二，提高海底傳輸飛線的可靠性，在滿足海底硬件標準件條件下為其添加更多功能。石油圈原創www.h29736.cn

光電復合飛線(EOFL)技術石油圈原創www.h29736.cn

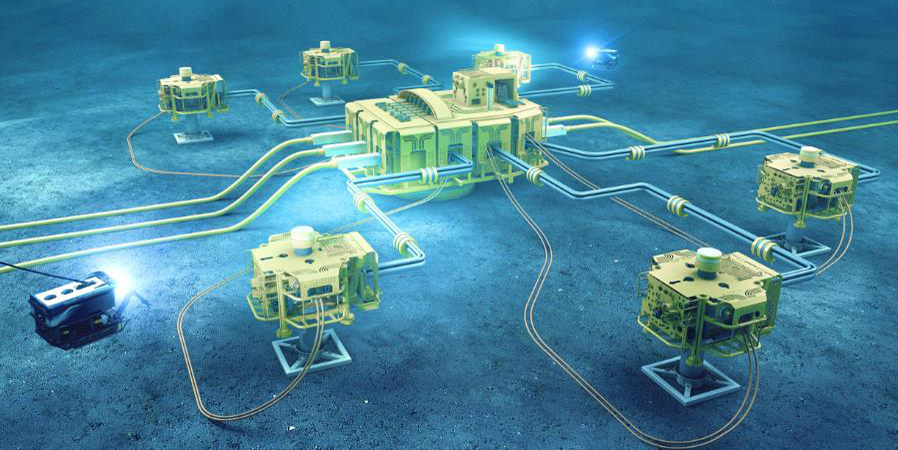

一直以來，海底設備用飛線都被認為是海底基礎設施中的一個被動元素，即只是作為電力和數據的傳輸介質。近日，Teledyne Oil & Gas成功對海底用飛線進行了升級，將傳統的只能被動發揮傳輸作用的飛線轉變為能夠利用跨接器將電子產品與連接器/網絡集合在一起的新產品—光電復合飛線（EOFL）。通過技術升級，飛線不再是被動傳輸工具，能在海底傳輸中發揮更重要的作用。

光電復合飛線（EOFL）具有諸多技術創新點，比如飛線的一端為Nautilus RS混合接頭，另一端為7/12通道的Nautilus接頭；集成電子/光學轉化器位于液壓平衡的油管內；電子光學元件使用承壓上線為1ATM的外殼保護，一端由玻璃-金屬接頭保護，另一端由密封光纖接頭保護。

標準的飛線接頭大多采用拋光面對接（UPC）設計，在有大于30dB的信號通過時會存在一定損耗。EOFL采用了拋光面角度對接技術（APC），減少了信號損耗，已成功應用于RS和NRH聯結。

與傳統飛線的雙絞線結構不同，EOFL只采用單根光纖進行傳輸。該設備將電子信號轉化為光纖信號，適用于海底控制模塊、數據傳輸系統、臍帶終端、電氣接線盒以及其他海底設施，目前能允許高達100Mb/秒的數據速度。如有需要，EOFL還能在四對雙絞線上以1GB/秒的速度運行。

EOFL的設計中有一個功率轉換器，適用范圍更廣，能夠在不需要重新設計的前提下即可在不同的輸入功率條件下工作，增加了項目要求的靈活性，減少了開發時間和成本。配備有小型收發器的EOFL還能與多個跨接器共用。

總之，在海底傳輸設備的設計中引進EOFL能夠實現更大的領域架構靈活性，并同時為系統增加更多傳輸空間，提高可靠性，降低成本。石油圈原創www.h29736.cn

特性與優勢石油圈原創www.h29736.cn

1. 最大化光電信號轉化效率；
2. 承受的最高壓力：4000m（6000psi），3000 m （10000 psi）；
3. 使用壽命為三十年（假設工作溫度為4攝氏度時）；
4. 電源要求：24伏直流電源；
5. 長度上限為300米；
6. 適用溫度：海水—23華氏度至104華氏度；空氣—零下4華氏度至122華氏度。

如需獲取關于該技術的更多資料，請聯系石油圈技術小編驚蟄，QQ 2582825239。

來自/Teledyne Oil & Gas ?譯者/王蘇涵 ?編輯／Lemon Zhang
